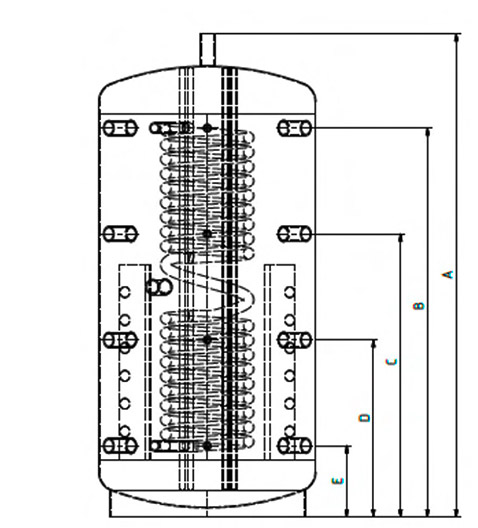

ohne WT

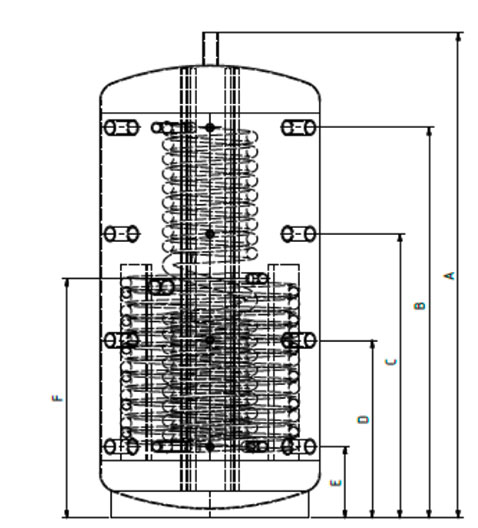

1 WT

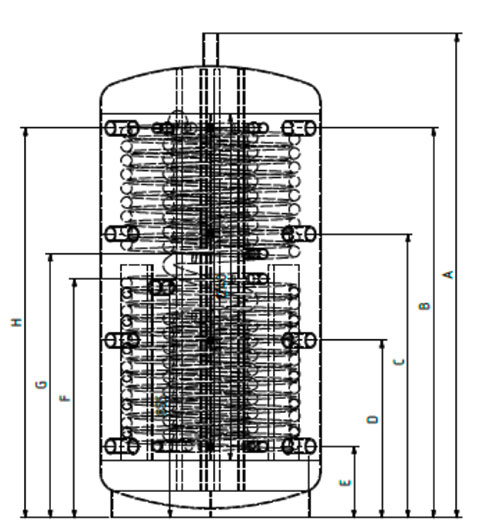

2 WT
| Maßangaben: Höhe über Fußboden | 600 | 800 | 1000 | 1500 | 2000 | |
| A | mm | 1680 | 1690 | 2050 | 2080 | 2100 |
| B | mm | 1375 | 1385 | 1695 | 1690 | 1665 |
| C | mm | 995 | 1005 | 1235 | 1230 | 1225 |
| D | mm | 615 | 625 | 755 | 770 | 785 |
| E WT unten Ausgang | mm | 235 | 245 | 295 | 310 | 345 |
| F WT unten Eingang | mm | 835 | 845 | 895 | 860 | 895 |
| G WT oben Ausgang | mm | 925 | 935 | 1095 | 1140 | 1115 |
| H WT oben Eingang | mm | 1375 | 1385 | 1695 | 1640 | 1665 |
| Hygienespeicher | 600 | 800 | |
| Durchmesser ohne Isolierung | mm | 700 | 790 |
| Durchmesser mit PU-Ökoline-Isolierung (100mm) | mm | 900 | 990 |
| Energieeffiziensklasse PU-Ökoline-Isolierung | B | B | |
| Warmhalteverlust mit Isolierung | Watt | 88 | 97 |
| Höhe mit Isolierung | mm | 1680 | 1720 |
| Kippmaß ohne Isolierung | mm | 1680 | 1740 |
| Be- /Entladeanschlüße | Zoll | 8x1 1/2" IG | 8x1 1/2" IG |
| Fühler- /Regleranschlüße | Zoll | 4x1/2" IG | 4x1/2" IG |
| Entlüftung (IG) | Zoll | 1 1/4" IG | 1 1/4" IG |
| Betriebsdruck Behälter max. | bar | 5 | 5 |
| Wärmetauscherfläche Solar oben | m2 | 1,8 | 2,4 |
| Wärmetauscherfläche Solar unten | m2 | 2,4 | 3,0 |
| Schüttleistung bei Pufferspeicher 65°C und 10°C Brauchwassertemperatur (bei Kesselleistung 24 kW) | Liter mit 45°C | 241 | 373 |
| Gewicht ohne Isolierung 0WT / 1WT / 2 WT | kg | 160 / 200 / 230 | 200 / 220 / 250 |
| Hygienespeicher | 1000 | 1500 | 2000 | |
| Durchmesser ohne Isolierung | mm | 790 | 1000 | 1200 |
| Durchmesser mit PU-Ökoline-Isolierung (100mm) | mm | 990 | 1200 | 1400 |
| Energieeffiziensklasse PU-Ökoline-Isolierung | B | C | C | |
| Warmhalteverlust mit Isolierung | Watt | 105 | 150 | 171 |
| Höhe mit Isolierung | mm | 2050 | 2080 | 2100 |
| Kippmaß ohne Isolierung | mm | 2080 | 2130 | 2150 |
| Be- /Entladeanschlüße | Zoll | 8x1 1/2" IG | 8x1 1/2" IG | 8x1 1/2" IG |
| Fühler- /Regleranschlüße | Zoll | 4x1/2" IG | 4x1/2" IG | 4x1/2" IG |
| Entlüftung (IG) | Zoll | 1 1/4" IG | 1 1/4" IG | 1 1/4" IG |
| Betriebsdruck Behälter max. | bar | 5 | 3 | 3 |
| Wärmetauscherfläche Solar oben | m2 | 3,0 | 2,4 | 3,3 |
| Wärmetauscherfläche Solar unten | m2 | 3,0 | 3,5 | 3,5 |
| Schüttleistung bei Pufferspeicher 65°C und 10°C Brauchwassertemperatur (bei Kesselleistung 24 kW) | Liter mit 45°C | 425 | 465 | 505 |
| Gewicht ohne Isolierung 0WT / 1WT / 2 WT | kg | 220 / 230 / 270 | 245 / 305 / 340 | 270 / 345 / 380 |
- Oberfläche (600 l: 7,5m² / 800 l - 2000 l: 8,0m²)
- Betriebsdruck Behälter max. 5 bar / 3bar
- Betriebsdruck Trinkwasser-Wärmetauscher max. 10 bar
- Speicher mit 100mm PU-Ökoline-Hartschaumisolierung (Effizienzklasse B / 1500 + 2000 Liter C) mit SKY-Mantel silbergrau inkl. 50mm Bodenisolierung
- 150mm PU-Super-Hartschaumisolierung (Effizienzklasse A) gegen Aufpreis lieferbar (280,- EUR)
